TER Yuvarlak Termal Analiz Numune Alma Kabı

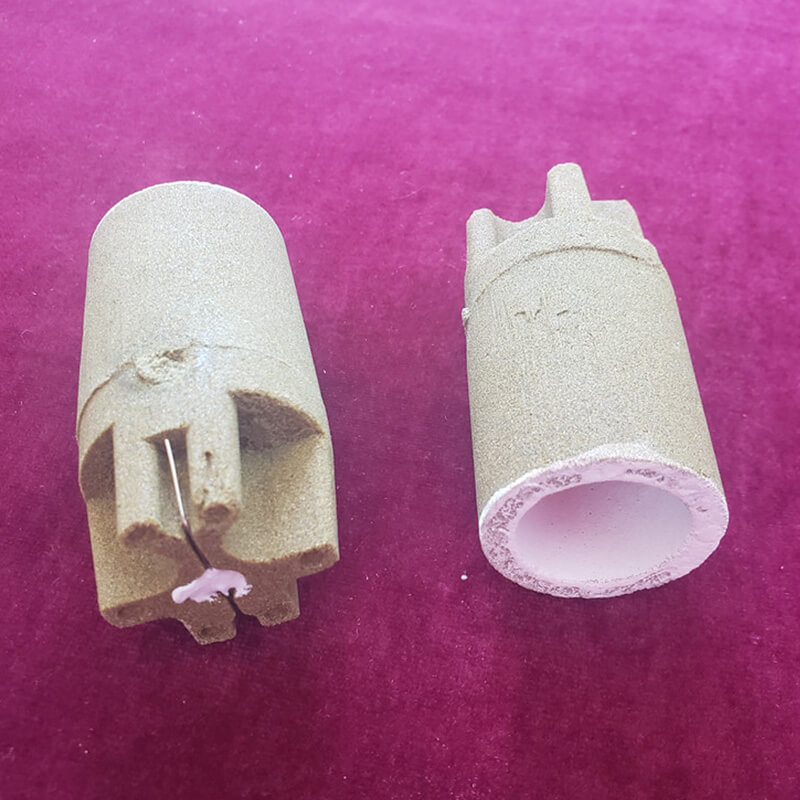

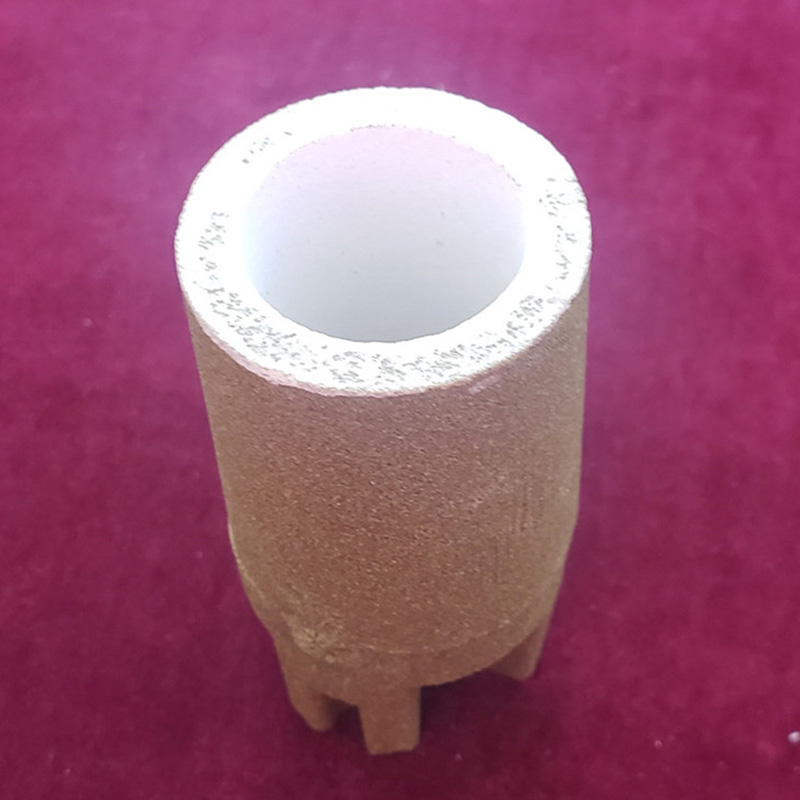

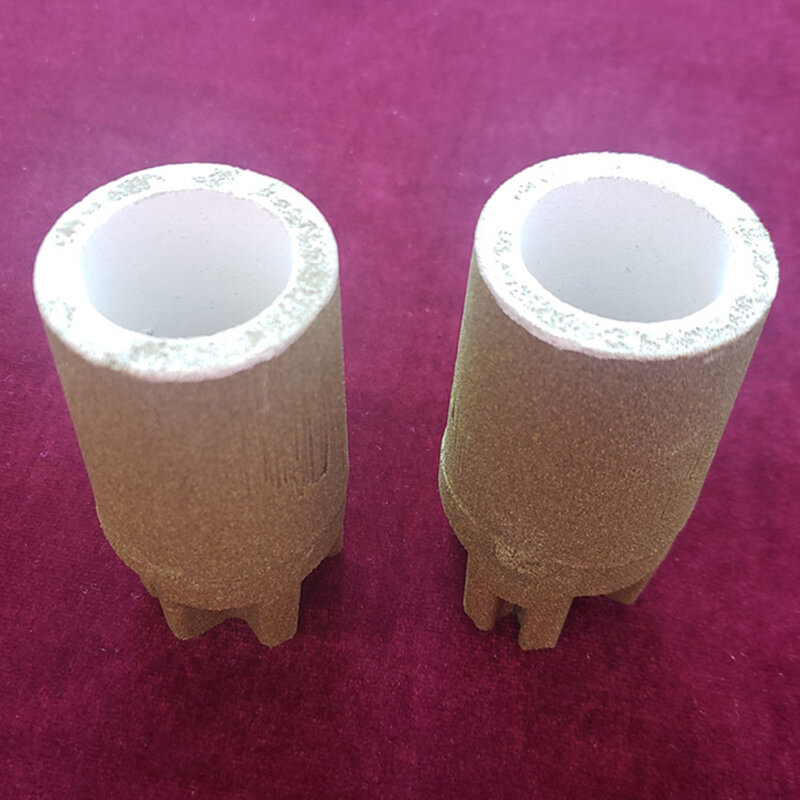

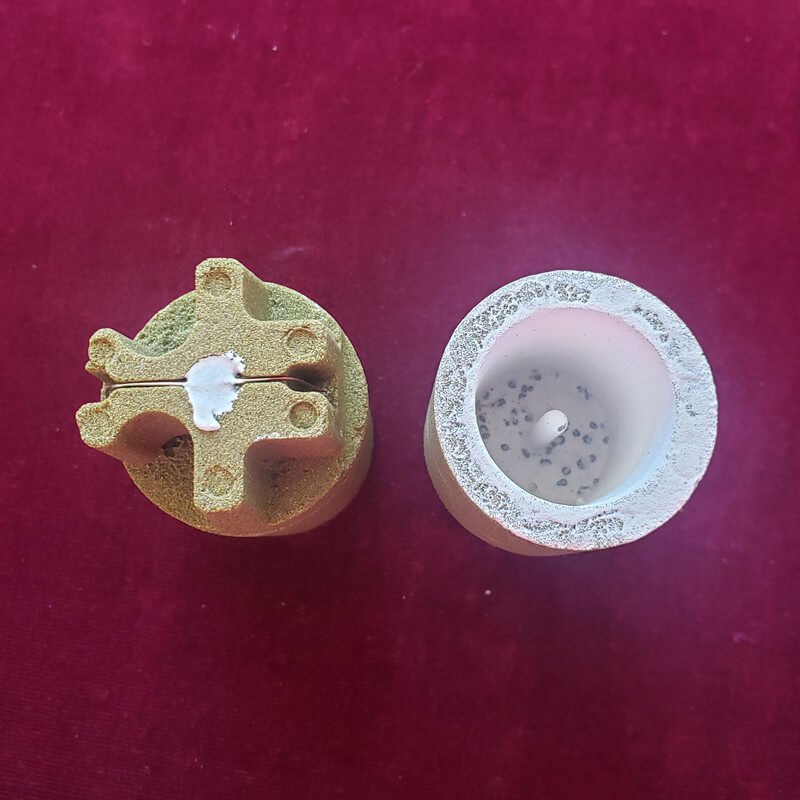

Yuvarlak numune alma kapları, erimiş demirdeki karbon içeriğini, silikon içeriğini ve karbon eşdeğerini hızlı bir şekilde analiz etmek için karbon ve kükürt analiz cihazıyla uyumlu olarak kullanılır. Karbon kap reçine kaplı kum, düz kuvars tüp, T1 and T2 thermokupl telleri ve Sızdırmazlık çimentosu ve diğer bileşenlerden yapılmıştır. Erimiş demir numune kabına döküldüğünde, erimiş demir zamanla yavaş yavaş katılaşır. Termal analiz, soğutma eğrisinin sıcaklık platformuna göre CEL, C, Si ve diğer bileşenleri ölçer ve hesaplar.

inquiry

Ölçüm prensibi:

Sıcaklık eğrilerinin toplanması mikroişlemci tarafından gerçekleştirilir. Karbon ve silisyum içeriği ve erimiş demirin kalitesi, erimiş demirin kristalizasyon işlemi ile hesaplanabilir.

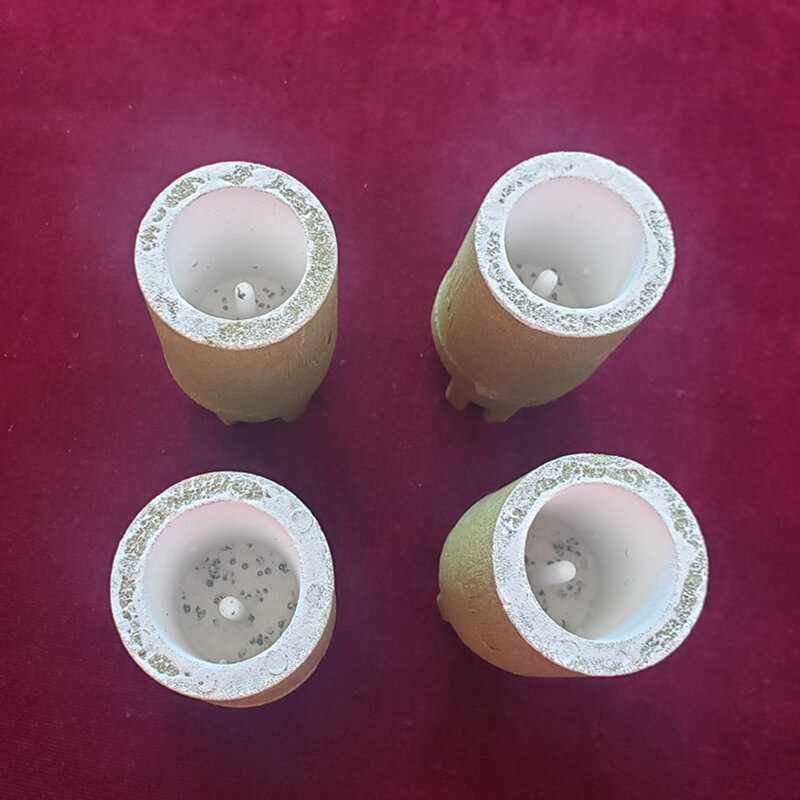

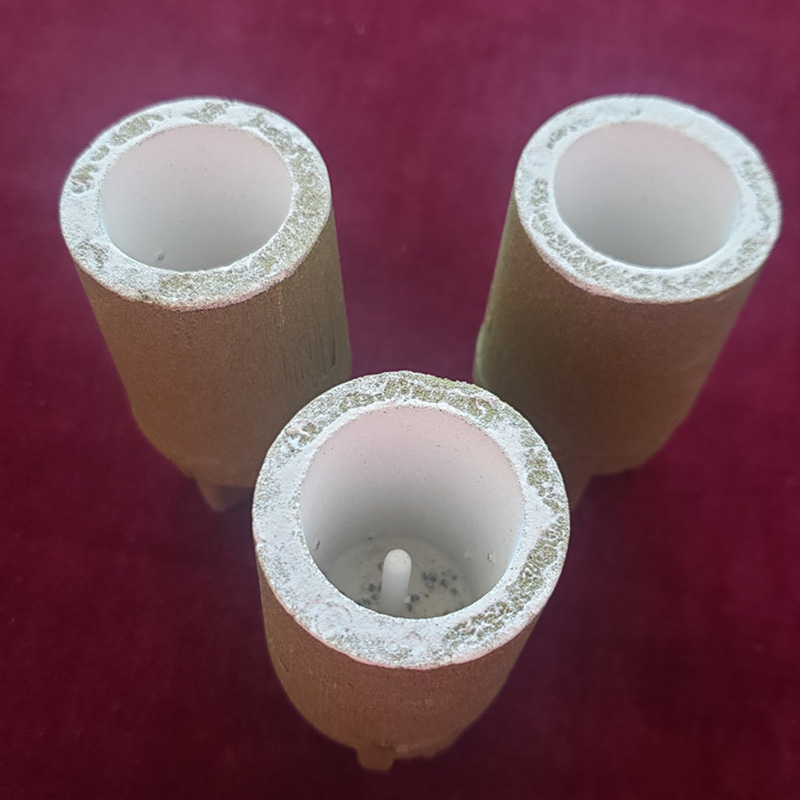

Tellürsüz Cup-CE; dökme demirin “Karbon Eşdeğeri” tayini için kullanılır.
Dökme demirin CE, C & Si’sini okumak için termal analiz için tellür içeren Cup-C güvenilir veriler.
Cup-HC, dökme demir / SG Demirin yüksek karbon eşdeğerinin belirlenmesi için özel olarak kullanılır.

Ürün parametreleri:

Product Name: Thermal analysis sampling cup Temperature Range: 1250℃~1370℃
Carbon Equivalent: 3.2%~4.8%±0.05% Carbon Content: 2.8%~4.2%±0.05%
Silicon Content: 0.9%~3.0%±0.1% Type: Round And Square Type
Measurement function:





thermal analysis towards cast iron



Measuring time:

240 seconds at most

Numune kabının termal stabilitesinin belirlenmesi ve Enstrüman Ayarı
Bir: enstrüman ve elektrikli fırın seçeneği

Belirtilen test fırını içinde özel karbon silikon analizörü ve sıcak metali seçtiğinizden emin olun. Bir sonraki test fırını sıcak metali değiştirileceğinde bileşenlerin değiştirilmesi.

İki: veri test yöntemleri

Örnek: Test numune kabının termal analizi 3 to 5 ardışık olmalıdır (zamana göre düzenleyin), örneğin Si%’nın test sonucu 1.80%, 1.82%, 1.86%, 1.88%, 1.90%. T kayıt verilerinin test edilmesi tamamlandı.

Üç: analiz

İstikrar. Yukarıdaki test sonucuna göre en yüksek 1.80%, en düşük 1.70%, dalgalanma aralığı 0.1, a ortalama değer 1.75% (±0.05).
Enstrüman ayarı.
Si% erimiş demir içeriğinin kimyasal analizi 1.85% w ise, orijinal aparat 0.1 a si değerlerine göre ayarlanmalı ve ardından ayarlamayı tamamlamak için yükseltilmelidir (eğer Si’nin önceki ayarı -0,2 ise, tekrar -0.1). when testinde değiştirilmelidir) , Si% içeriği 1.85%, t olacak, ayar bitti, şimdi çalışabilir.

dört: dikkat

1)the numune kabındaki sıcak metal sıcaklığı 1350 ℃’u geçmemelidir.
2)Sfero dökümün optimum sıcaklığı 1200 ℃ ~ 1250 ℃’dır.
3)Gri Demir 250, 300’ün optimum sıcaklığı 1250 ℃ ~ 1350 ℃
4)TDüşük karbonlu yüksek silikonlu sıcak metal bileşimi gibi anormal bir durum, cihazların normal C% ve Si%’yı ölçmesine neden olacaktır.
